ScProbe: JTAG/Debug-Anschluss und hochdichte Testpunkte auf der Leiterplatte

ScProbe JTAG/ Background Debug Stecker

Lesezeit 1 min

Kein Platz für einen 14 pin JTAG Stecker?
100'000 Programmierstecker für die Serienproduktion sind zu teuer?

Das ist die Lösung:

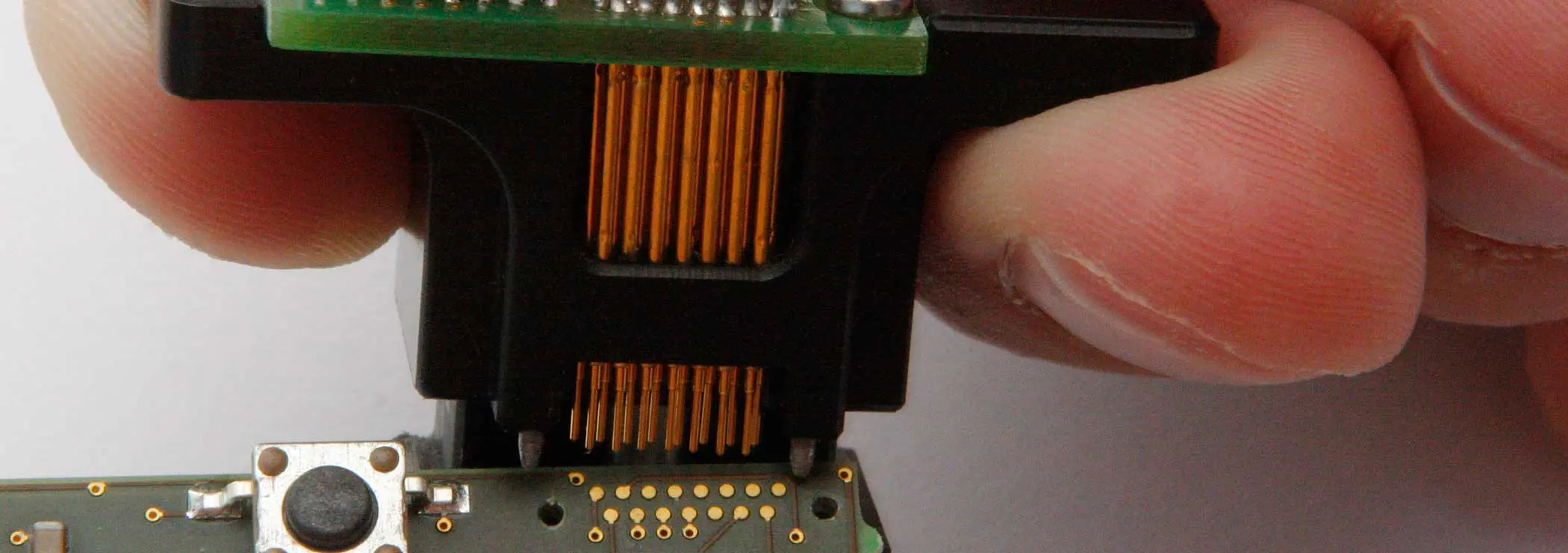

Ein wiederverwendbarer Nadeladapter, welcher nur 49 mm2 Platz auf der Leiterplatte braucht. Der Stecker auf dem Print ist im Prinzip gratis (15 Testpunkte und zwei Positionierungslöcher).

Features

Kleine Grundfläche von 49 mm2
Der Stecker auf dem Target ist gratis (nur Leiterbahnen)
15 Pins, adaptiert auf einen 16-pin 1.27 mm Stecker
Layout mit 0.2 mm (8 mil) Designregeln möglich
Testpunkte sind in der Produktion auch mit normalem Nadeladapter kontaktierbar

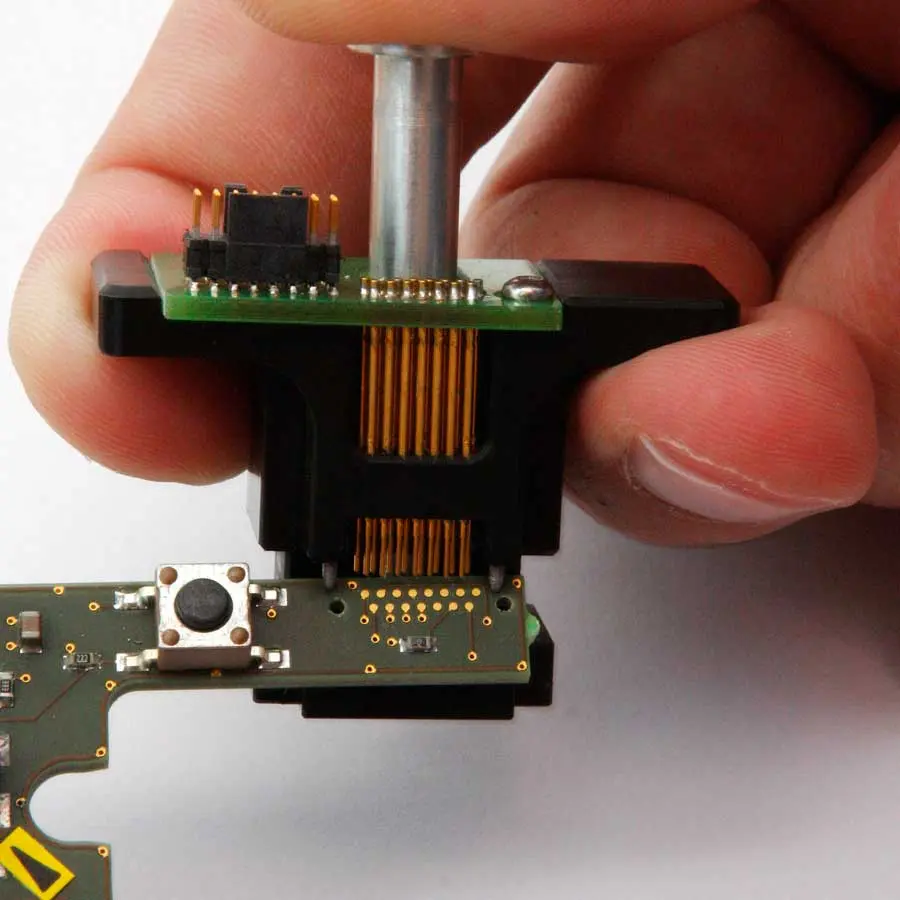

Einhand-Bedienung, wie eine Spritze

Anwendungen

Entwicklung: JTAG/ Background Debugging
Entwicklung: Serielle Schnittstellen für Logging/ Fehlersuche
Entwicklung: Prozessoren/ Flash Speicher und CPLD/ FPGA Programmierung
Produktion: Programmierung für Kleinserien, wenn ein spezieller Nadeladapter nicht sinnvoll ist
Service: Software Updates

Spezifikationen

PCB Footprint	siehe PCB Footprint unten
Maximalstrom per Pin	0.5 A
Maximalspannung	100 V

Optionen

Ersatz-Federkontakte
Übergangs-Print auf z.B. ADI JTAG, Freescale BDM

Anwendungesbeispiele

ADI Blackfin JTAG, Freescale HCS08 BDM und LVTTL seriell auf einer ScProbe
Freescale Coldfire JTAG und LVTTL seriell auf einer ScProbe
Zwei Freescale HCS08 BDM und zwei LVTTL seriell auf einer ScProbe

Wo bekomme ich die ScProbe?

Lieferung in einem Koffer, normalerweise ab Lager
800.- CHF EXW Wetzikon ZH
Per Rechnung in der Schweiz, Vorauskasse überall sonst

Zur Kontaktseite für meine Bestellung!

ScProbe Leiterplatten Footprint

Für die Integration in Ihre Leiterplatte hier der Footprint in verschiedenen Formaten:
